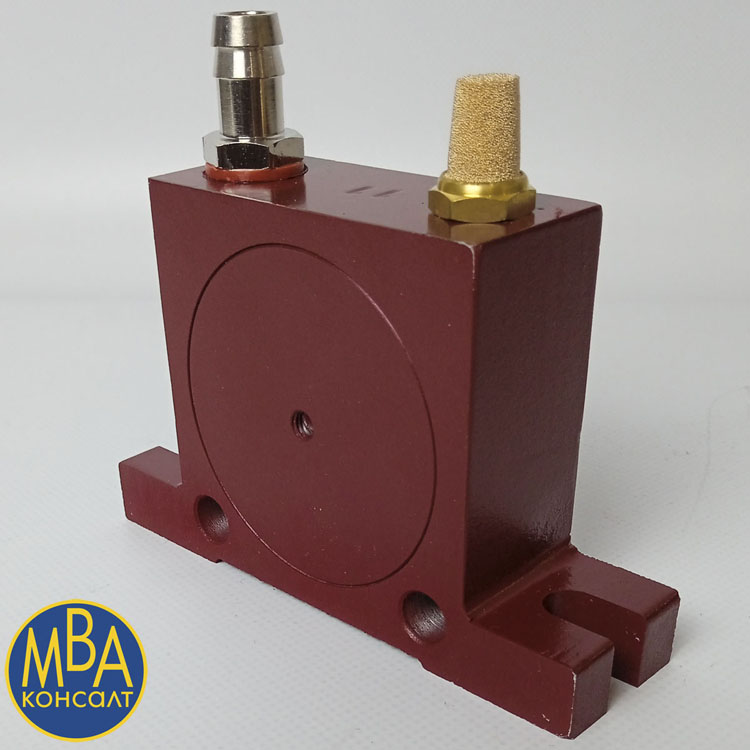

Пневматический вибратор Б21

Шаровой пневмовибратор создаёт механические колебания. При изготовлении стеклофибробетона применяется в трёх случаях:

1. Крепится на вибросито, которое устанавливается над приёмным бункером растворонасосной станции.
2. Крепится с внешней стороны бункера растворонасоса. Помогает сваливанию остатков смеси со стенок бункера вниз.
3. Крепится на вибростол, который  используется при изготовлении изделий из СФБ методом премикса.

Технические характеристики пневмовибратора

• Давление воздуха на вход, МПа: 0,2 — 0,3 — 0,4 (2,0 — 3,0 — 4,0 кг/см2).
• Частота, оборот/мин: 8500 — 10500 — 12000.
• Вынуждающая сила, Н: 470 — 600 — 700.
• Рекомендуемый расход воздуха, л/мин: 300.
• Габаритные размеры (Д х Ш х В), без учёта выступающих ниппеля и глушителя, мм: 120 х 30 х 110.
• Вес: 1,25 кг.

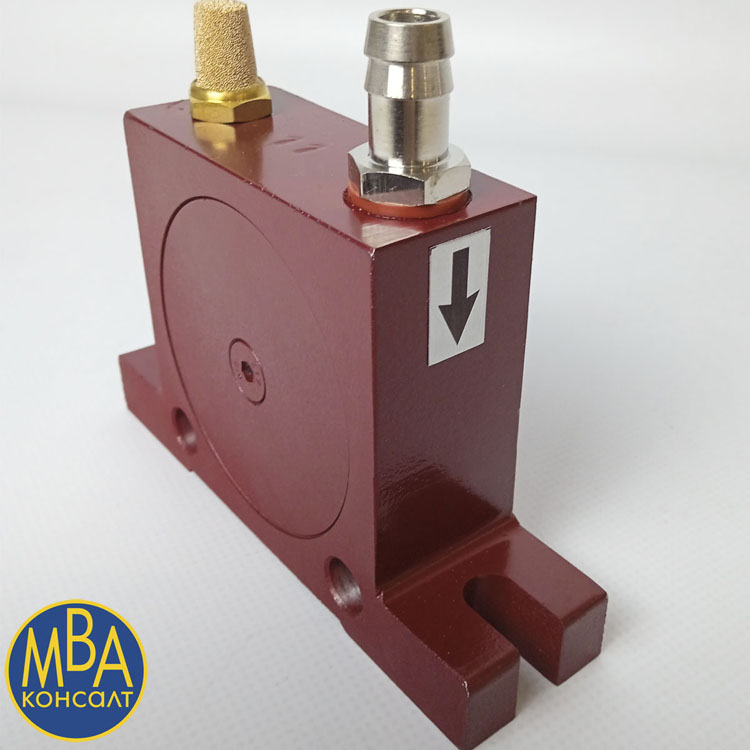

Принцип работы пневматического шарикового вибратора заключается в том, что сжатый воздух подаётся через ниппель «ёлочка» Ду8мм, установленный на корпусе вибратора (направление показано стрелкой).

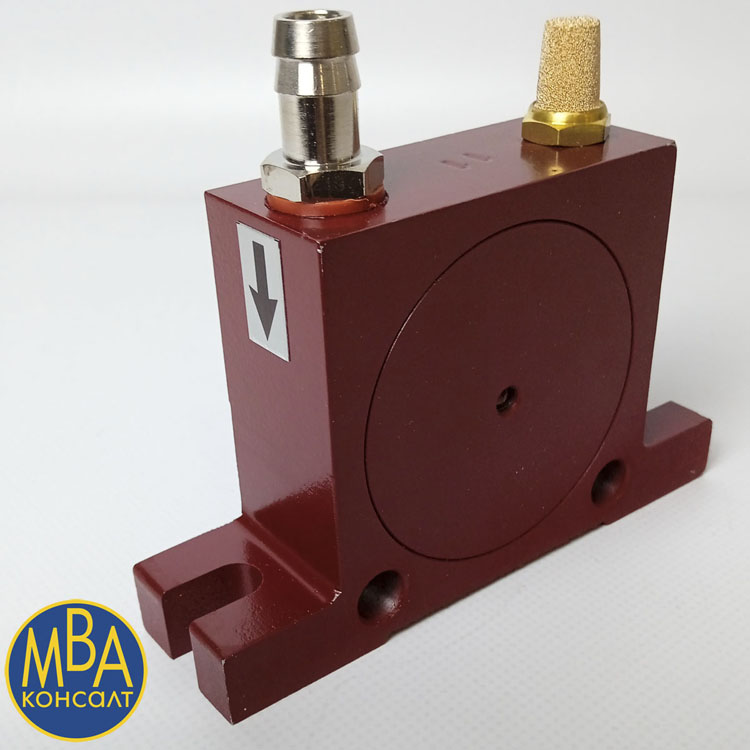

В корпусе вибратора располагаются круговой жёлоб, по которому «бегает» стальной шар, диаметром 21,4мм. Источником вибрации является центробежная сила, которая создаётся при прокатывании тяжёлого шарика по кольцевому жёлобу. Сила передаётся на корпус вибратора, а через него — на конструкцию, к которой вибратор закреплён. Изменяя давление воздуха, можно регулировать амплитуду колебаний.

Во избежание ускоренного износа беговых дорожек, следует ограничивать максимальное давление сжатого воздуха, подаваемого на входной ниппель пневмовибратора (максимум  4 атм.).

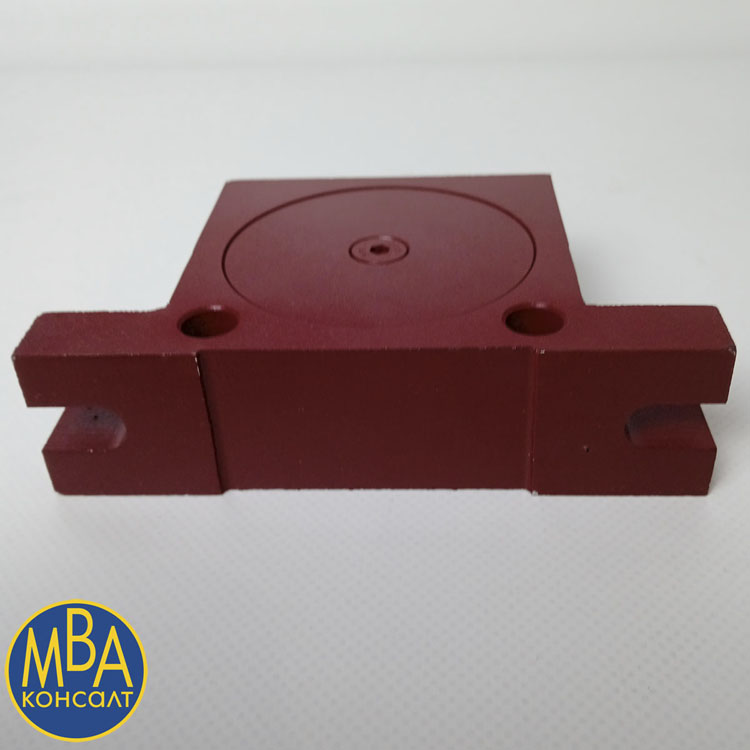

Пневмовибратор жёстко крепится на вибросито, бункер или вибростол через посадочные отверстия, коих две пары. В зависимости от конструкции того, что нужно трясти, монтаж либо через площадку либо через корпус вибратора.

Воздух выводится наружу через пневматический глушитель. Можно установить на выходе ниппель и направлять отработанный сжатый воздух на вход иного пневматического инструмента или, например, аккумулировать этот воздух в отдельном ресивере для иных задач.

Преимущества пневмовибратора Б-21

1. Регулируемый. Настраивается амплитуда колебаний и частота вибрации. Изменяя давление сжатого воздуха, подаваемого на входной ниппель пневмовибратора, можно подобрать оптимальный режим «тряски».
2. Безопасный. Не электрический.
3. Невосприимчивый к частым и постоянным остановкам и пускам. Между регулятором давления и входным ниппелем пневмовибраттора устанавливается шаровой кран. Чтобы включить, — нужно повернуть кран в положение «открыто». Чтобы остановить — закрыть кран (прекратить подачу воздуха).
4. Герметичный. Можно применять для влажных и мокрых процессов.
5. Самозапускаемый в любом положении и под любым углом (при условии обеспечения достаточных параметров сжатого воздуха).
6. Долговечный. Большой ресурс работы.

При изготовлении изделий СФБ по технологии премикс, оптимальный вариант — использовать самоуплотняющуюся смесь. Но приготовить такую сложно. Поэтому смесь после укладки в формы требуется уплотнить на вибростоле. Пневматический вибратор Б21 эффективно работает с весом до 180кг (масса формы с  изделием и вес стола).
