У нас можно купить все детали для самостоятельного ремонта пистолетов СФБ ПРК-23. Схемы для выбора и заказа — на этой странице.

Также имеются комплектующие для других распылителей СФБ, используемых в России:

 Компоновка и деталировка пистолета СФБ ПРК-23

Используйте сборочные схемы, чтобы определить нужную деталь. Сообщите нам её номер. Либо пришлите фото этой детали или фото пистолета и выделите, что именно нужно. Мы выставим счёт и оперативно отгрузим после оплаты.

В связи с тем, что мы модернизируем наше оборудование, некоторые элементы схемы могут не совпадать с конструкцией используемого распылителя. Если обнаружите подобное, — пришлите фото детали, которая требуется. Найдём именно такую на складе.

Монтажная схема корпуса пистолета СФБ

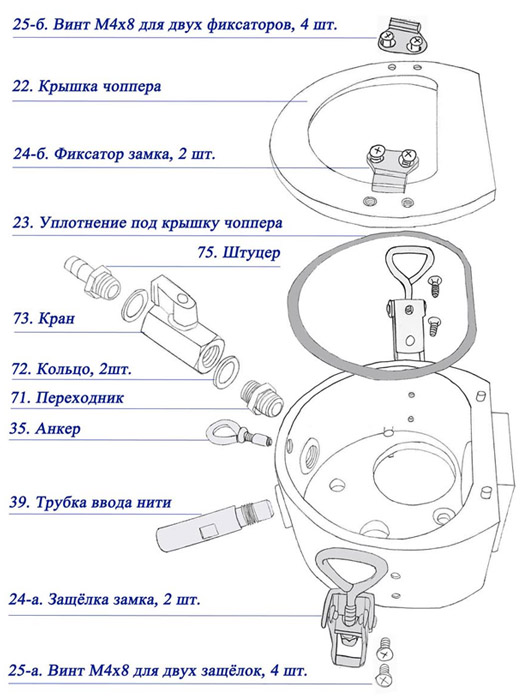

Схема компоновки внешних деталей на корпусе чоппера пистолета СФБ

Поз. 23 на схеме. Уплотнение под крышку чоппера:

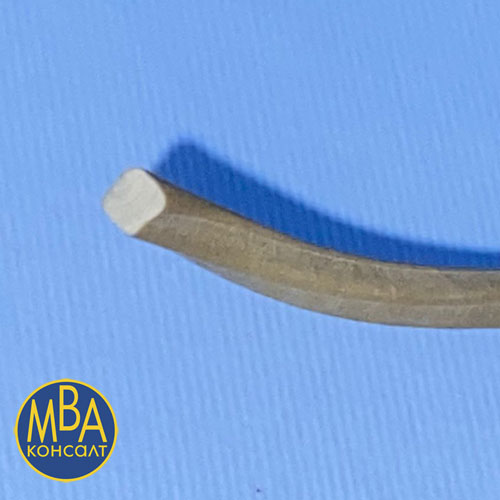

Уплотнительный шнур квадратного сечения вклеивается под крышку пистолета СФБ

Это шнур квадратного сечения из специальной эластичной резины, устойчивой к щелочам и кислотам. Уплотнение вклеивается в паз крышки узла рубки для герметизации корпуса чоппера при нарезки нити.

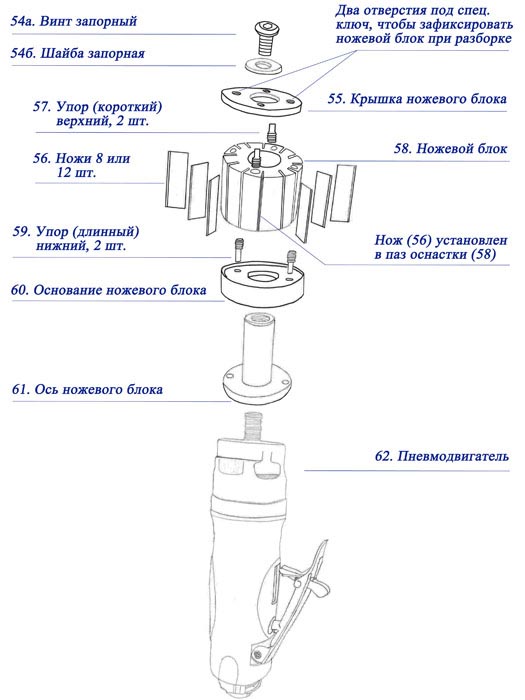

Схема сборки ножевого блока с пневмоприводом

Сборка и монтаж ножевого блока пистолета СФБ на пневмопривод

Поз. 56 на схеме. Ножи:

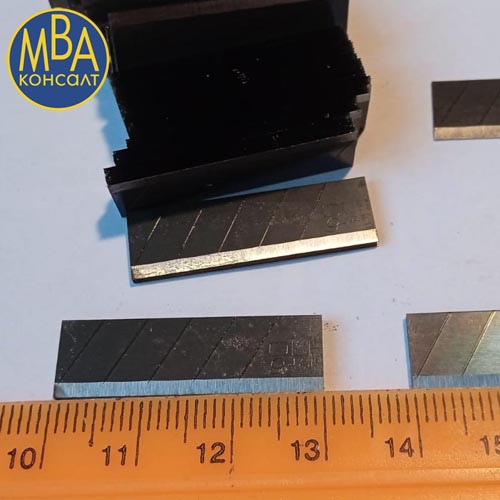

Режущие лезвия 30х9мм вставляют в капролоновый барабан пистолета СФБ

Режущие лезвия 30х9мм изготавливаются из высокоуглеродистой стали. Двойной угол заточки. Многошаговый процесс доводки обеспечивает высокое качество и остроту режущей кромки. Ножи устанавливаются в капролоновую оснастку ножевого барабана.

Поз. 54, 55, 57, 58, 59, 60 и 61. В сборе они образуют ножевой барабан:

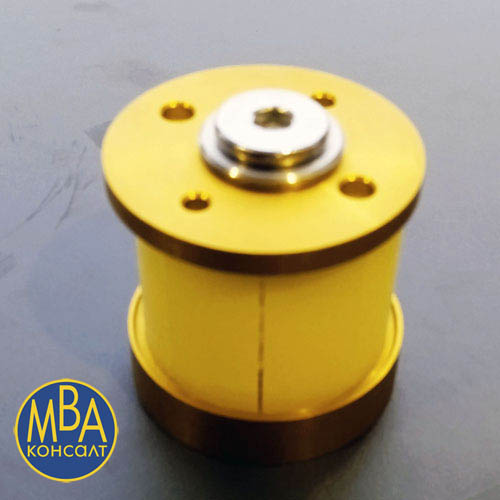

Ножевой барабан (оснастка в сборе на 8 или 12 лезвий 30х9мм ) пистолета СФБ

Два варианта капролоновой оснастки (поз. 58), куда вставляются ножи: на 8 пазов и на 12 пазов. 12-ножевой барабан (расстояние между ножами 10 мм), обеспечивает рубку волокна на отрезки по 10 мм. 8-ножевой барабан (расстояние между ножами 15 мм) обеспечивает рубку волокна на отрезки по 15 мм. В зависимости от количества установленных ножей можно получить отрезки 10, 15, 20, 30 и 40мм.

Поз. 62 на схеме. Пневматический двигатель:

Пневматический привод (ручка) для узла рубки (чоппера) пистолета СФБ

Пневмотурбину следует ежедневно смазывать. Каждое утро, перед началом смены, вводить во внутрь специальное лубрикаторное масло.

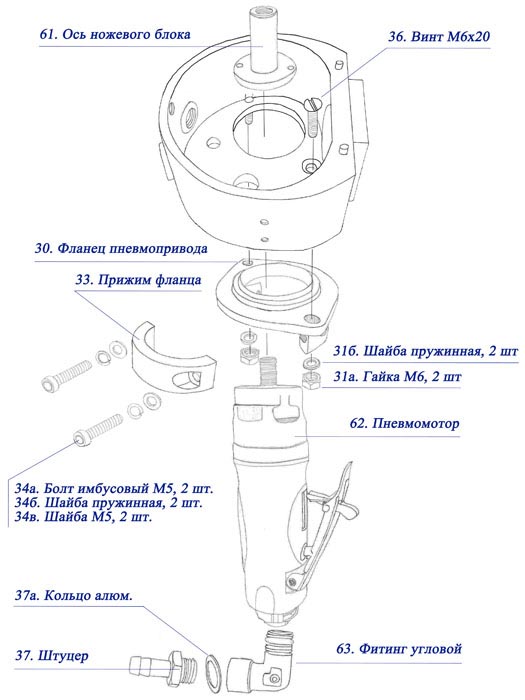

Монтаж пневмопривода к корпусу пистолета СФБ

Крепление пневмопривода на корпус пистолета СФБ

Схема сборки прижимного ролика и прижимного флажка

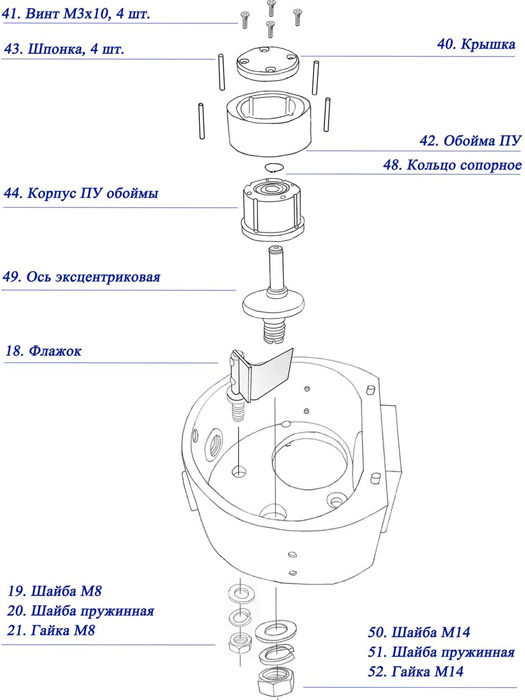

Монтаж в корпус пистолета СФБ прижимного полиуретанового ролика и прижимного флажка

Поз. 40, 41, 42, 43, 44, 48 и 49. В сборе они образуют прижимной ролик:

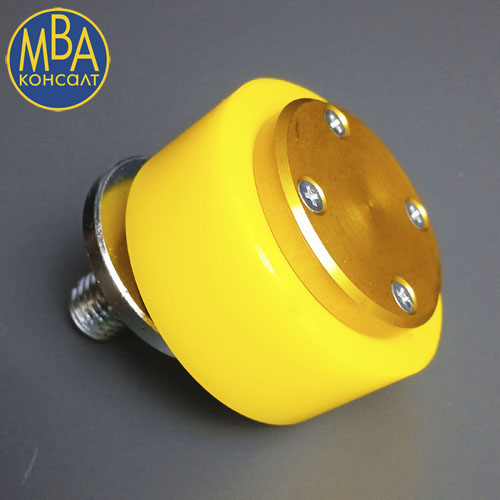

Прижимной полиуретановый ролик в сборе для пистолета СФБ

Этот узел выполняет роль основания, на которое укладывается стеклянная нить в момент удара по ней ножей. В качестве такого основания используется поверхность полиуретанового ролика. Это достаточно прочный (твёрдость по Шору 70 единиц), но не жёсткий и вязкий материал. Поэтому нож, соприкасаясь с ним, не повреждается. Ножи затупляются только от ударов по волокну, а не от контакта с полиуретаном.

По мере износа ПУ ролики меняются на новые, которые всегда можно купить у нас:

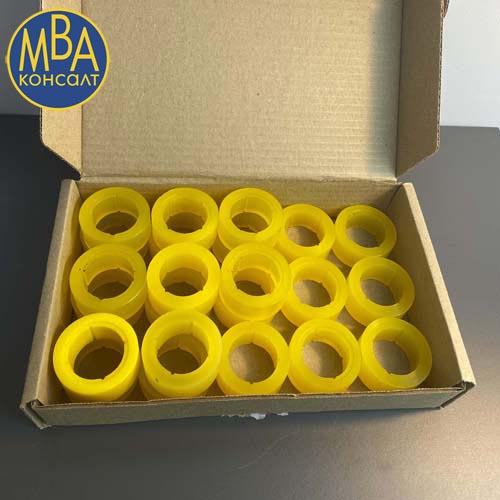

Прижимные полиуретановые ролики (обоймы) для пистолетов СФБ

Поз. 62 на схеме. Прижимной флажок:

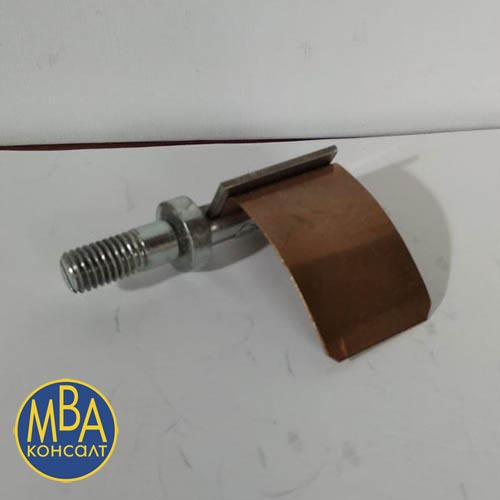

Прижимная упругая пластина из бронзы (флажок) для пистолетов СФБ

Это упругая пластина бериллиевой бронзы, которая позиционирует (прижимает) ровинг на ПУ обойме, когда ножи рубят нить.

Разнесённый вид «головы» (смеситель) пистолета СФБ

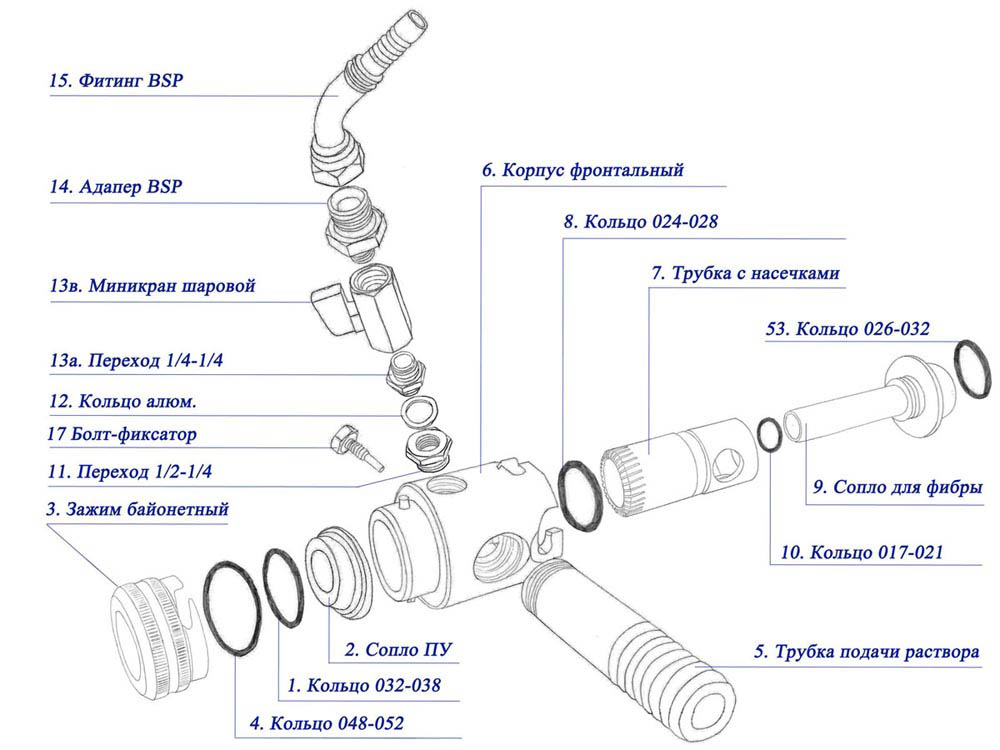

Сборка «головы» пистолета СФБ, в которой потоки совмещаются, смешиваются и распыляются

Поз. 1, 4, 8, 10 и 53. Пять резиновых колец:

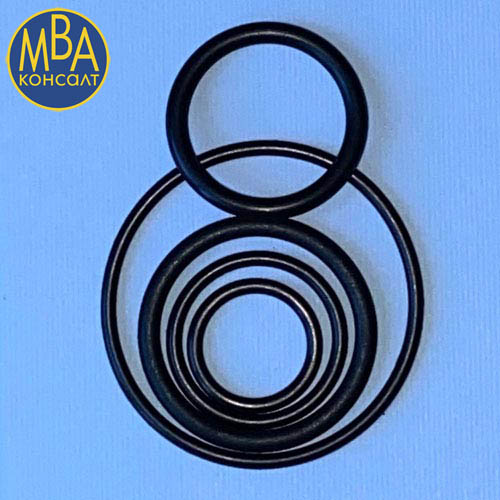

Комплект резиновых колец для пистолета СФБ типа ПРК

Уплотнения при эксплуатации пистолета изнашиваются, так как контактируют с ЦПС и «голову» пистолета, где они установлены, разбирают и собирают по несколько раз в день.

Поз. 2 на схеме. Форсунка (наружное сопло) из полиуретана:

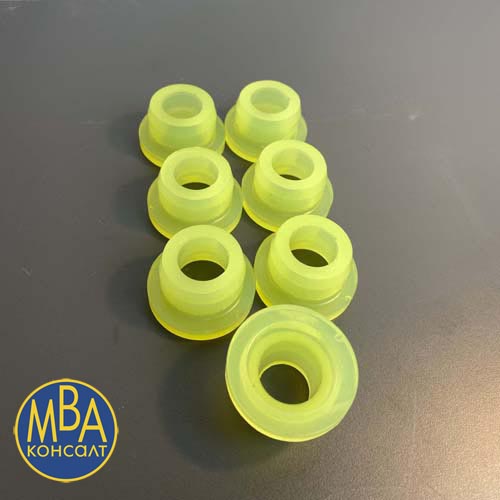

Сопла наружные (форсунки распылительные) из ПУ с твёрдостью 95А для пистолетов СФБ

Наружные сопла из полиуретана горячего отверждения с твёрдостью по Шору 95 единиц. Со временем внутренняя поверхность разбивается, так как через неё проходит аэрозольный поток раствора с фиброй. При сильной выработке меняется геометрия распыляемого факела. И тогда сопло следует заменить на новое.

Поз. 9 на схеме. Сопло внутреннее. Либо гладкое либо с утолщением н конце:

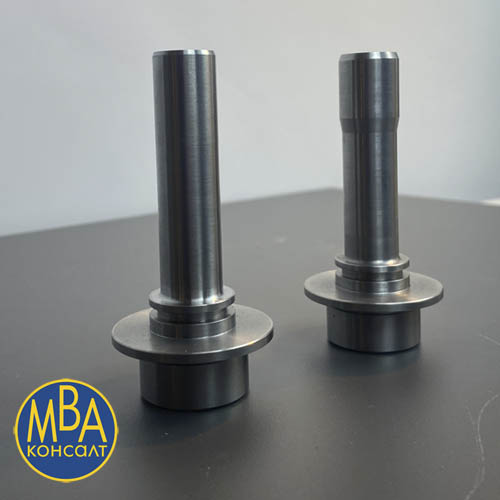

Внутренние сопла (гладкое и с буртом) для пистолета СФБ

Через такое сопло от чоппера непрерывно подаётся нарубленная фибра, а вокруг трубки поступает ЦПС. Металл изнашивается либо «над юбкой» (зона преломления потока ЦПС) либо на оконечной части (зона объединения потоков фибры, ЦПС и сжатого воздуха).

Поз. 7 на схеме. Трубка с насечками. Пазы либо косые либо прямые:

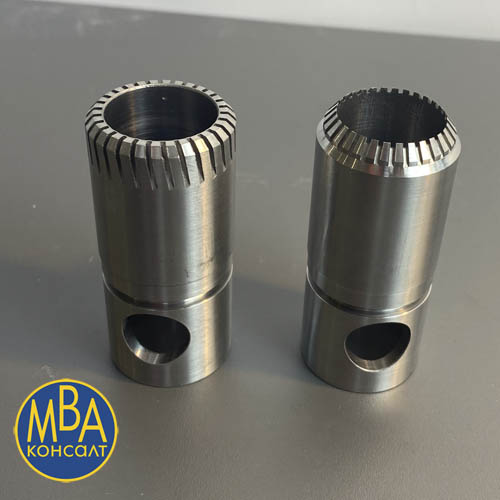

Разделительные трубки с насечками (на 8 град. и на 0 рад.) для пистолета СФБ

Такая трубка формирует поверхность внешнего контура кольцевого зазора, через который следует поток ЦПС:

  • Трубка с пазами под 0 град. Четкое, сконцентрированное пятно.
  • Трубка с пазами под 8 град. Сглаженное пятно, с плавными и различимыми очертаниями по периметру.

Позиции не отмеченные на схемах 101.1 , 103.1  и 104.2. Пружинные валики для уплотнения СФБ «большой», «малый» и «микро».

Прикаточные валики для уплотнения слоёв стеклофибробетона из пружин 14х4см и 10х2,5см

На фото коробка с «большими» и «малыми» валиками из пружины круглого сечения.

Учебник по стеклофибробетону

Если подбираете запчасти к пистолету, следовательно:

  • либо уже работаете с СФБ,
  • либо купили б/у пистолет и только начинаете.

И в том и в другом случае будет полезным справочник по стеклофибробетону.

  • Для начинающих — это кладезь знаний и опыта. В учебнике рассказывается о том, к чему приходят через месяцы и годы практики.
  • Для профессионалов — это специальная литература для технической библиотеки предприятия.

Обложка монографии СТЕКЛОФИБРОБЕТОН: ПРОЕКТИРОВАНИЕ и ПРОИЗВОДСТВО, автор Мхитарян В.А., М.: Изд-во МАИ, 2023

Узнать больше про книгу и скачать ознакомительные фрагменты

Купить запчасти для пистолета СФБ

Чтобы купить запчасти СФБ пистолета, напишите нам на е-мэйл или WhatsApp. Быстрая отгрузка СДЭКом. Либо самовывоз (г. Химки Московской области).

Если интересует покупка нового пистолета СФБ, на выбор два варианта:

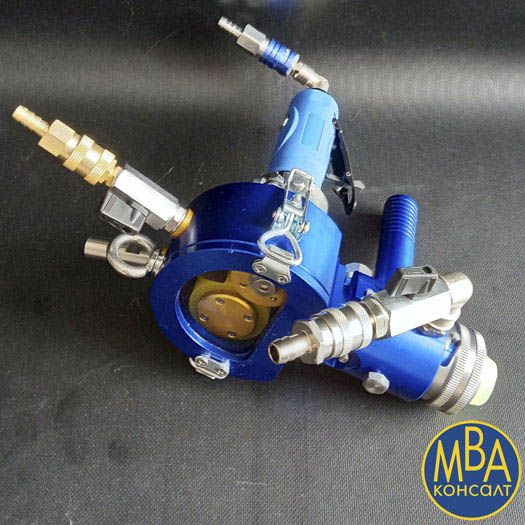

Пистолет «ПРК-23»:
