ввввввПредлагаем запчасти для ремонта английских пистолетов Concentric Spray Gun for GRC. Model 2012 year.

Распылительные устройства Power-Sprays для производства стеклофибробетона

Если не нашли на этой странице фотографию нужного элемента английского GRC Spray Gun, то определите его на схемах разнесённого вида и сообщите нам номер детали либо её артикул.

 Конструкция английского пистолета СФБ

Схемы на этой странице соответствуют распылителю образца 2012 года. Возможны отличия от того изделия, которое используете. Во избежание ошибки, сфотографируйте нужную запчасть или узел целиком рабочего пистолета.

Схема сборки ножевого барабана на пневмодвигатель

Схема монтажа ножевого барабана английского пистолета СФБ (Power-Sprays) на пневмодвигатель

GRC concentric Spray Gun spare parts

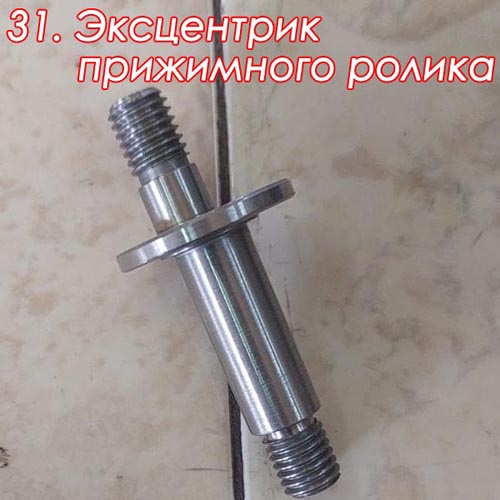

Позиция 31 по схеме, артикул детали CSH8631. Эксцентрик прижимного ролика.

Эксцентрик прижимного ролика английского пистолета набрызга СФБ. Артикул CSH8631.

Позиция 22 по схеме, артикул детали CSH8622. Деталь, через которую фибра из чоппера выдувается в зону смешивания с раствором. По классификации «Power Sprays» — это «мундштук». Аналогичная деталь в пистолете «АСТ» называется «воронка». В пистолете «ПРК» её именуют «сопло внутреннее».

Внутреннее сопло (воронка, мундштук) подачи фибры английского пистолета набрызга СФБ. Артикул CSH8622.

Ножи (позиция 57 на схеме), которые устанавливаются в ножевой барабан и рубят стеклонить на равные отрезки, чтобы получить фибру.

Режущие лезвия (ножи) для узла рубки английского концентрического пистолета СФБ

Позиция 34 по схеме, артикул детали CSH8634. Прижим для натяжения стеклонити при рубке в чоппере пистолета. По отечественной терминологии — «флажок».

Прижим (флажок) английского пистолета СФБ. Фиксирует стеклонить на поверхности ПУ ролика при работе чоппера.
Прижим (флажок) английского пистолета СФБ. Фиксирует стеклонить на поверхности ПУ ролика при работе чоппера.
Позиция 40 по схеме, артикул детали CSH8640. Переходник между чоппером и распылительным узлом. В английской документации этот элемент именуется «Носовая трубка узла рубки».
Переходная деталь между корпусом чоппера и корпусом распылителя английского пистолета СФБ
Артикул CSH8640. Носовая трубка узла рубки английского пистолета набрызга стеклофибробетона.

На следующих трех фотографиях показаны несколько деталей, собранных в единый узел. Позиция 17 на схеме, артикул CSH8640, это «Корпус распылителя». Имеются вырезы для байонетного соединения с носовой трубкой узла рубки (CSH8640). Также на фото видно посадочное «гнездо» для ввода сжатого воздуха в распылитель.

Распылительная часть английского пистолета набрызга СФБ. На фото артикулы CSH8613, CSH8617 и CSH8623.

Снизу в корпус распылителя устанавливается трубка (артикул CSH8623), по которой раствор поступает в пистолет. В корпус вставляется сопло с насечками (бороздками), — позиция 13 на схеме (артикул CSH8613). На фото можно увидеть противоположную сторону этого сопла, на котором нет насечек, но есть паз, чтобы зафиксировать сопло в корпусе распылителя.

Распылитель английского пистолета СФБ. Вид с тыла.

Насечки сопла CSH8613 можно увидеть, если смотреть «в лицо» распылителя.

Сопло с насечками (артикул CSH8613) устанавливается в распылитель (CSH8617) английского пистолета набрызга СФБ

На носовую часть распылителя, поверх сопла с насечками устанавливается распылительное сопло (позиция 4 на схеме), артикул  CSH8604/00. На фото показано «короткое» распылительное сопло. Есть ещё «длинное».

Сопло (наконечник) устанавливается на выход английского пистолета набрызга СФБ. Артикул CSH8604/00.

Распылительное сопло (наконечник) фиксируется на выходе смесителя специальной крышкой — зажимом байонетным, артикул CSH8604 и позиция на схеме 1 .

Артикул CSH8601. Зажим (крышка) байонетный для распылительного сопла английского пистолета СФБ.

У нас можно купить практически любые запчасти к английским пистолетам. Также есть ремкомплекты к английским прикаточным валикам.

Ремонтный комплект для английского уплотнительного валика (прикатка СФБ)

Если отремонтировать или модернизировать английский распылитель невозможно (сильный износ), предлагаем купить у нас новый пистолет. Предлагаем два типа распылителей, при изготовлении которых за основу был взят английский пистолет образца 2012 года.

Пистолет марки «АСТ»:

Концентрический пистолет АСТ модель ФБ.16.10 для напыления основного слоя СФБ

Пистолет марки «ПРК»:

Купить запчасти для оборудования Power-Sprays

Чтобы не ошибиться с выбором запчастей к английскому пистолету, сообщите нам его серийный номер или, хотя бы — в каком году приобретен в Англии. Если купили б/у уже в России и известна история его «хождения по рукам», расскажите о ней.

Это поможет нам предложить именно те детали, которые подходят для данной модели пистолета.

Если, кроме английского, используете отечественные распылители, у нас можно купить детали к российским пистолетам СФБ.

Стоимость и наличие запчастей к английскому пистолету СФБ, — по запросу на е-мэйл или WhatsApp.

Тел. +7(965) 332-10-70

WhatsApp: +7 (965) 332-10-70

e-mail: b2bb2c@yandex.ru

Или заполните форму обратной связи:

Поля, помеченные *, - обязательные для заполнения

Согласие на обработку персональных данных
