Ремонт б/у СФБ пистолетов распылителей для стеклофибробетона

Ремонтируем пистолеты для набрызга стеклофибробетона типа РПН-4 и РПН-5.

Отремонтированный Б/У распылитель СФБ РПН-5s в хорошем состоянии

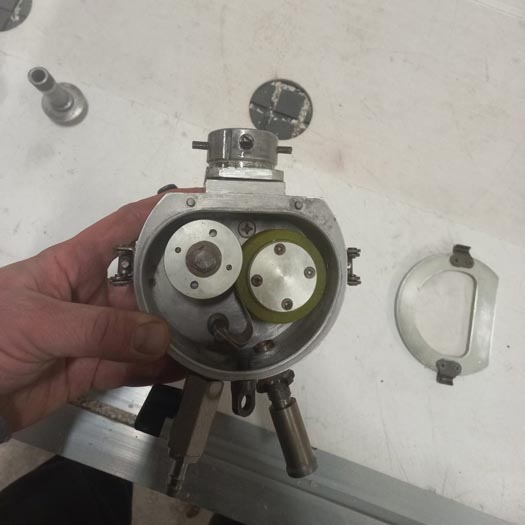

Чоппер (узел рубки) пистолета набрызга СФБ модель РПН-5

Пистолет СФБ формирует распылённый поток цементно-песчаной смеси, которая насыщается фиброй из стеклянного волокна. Рубку (нарезку) нити осуществляет «Чоппер» с пневмоприводом. Смешивание фибры со смесью и распыление на форму осуществляет «Смеситель».

Технические характеристики пистолетов СФБ РПН-5

Основные ТТХ пистолета РПН-5:

Масса: 3,8 кг.
Габаритные размеры Д х Ш х В: 410 х 203 х 390 мм.
Пневмомотор, мощность: 0,5 кВт.
Пневмомотор, обороты: до 2000 об/мин.
Производительность по стекловолокну от 0,3 до 1,3 кг/мин.
Производительность по раствору: до 0,86 м³/час.
Варианты длины фибры: 10, 15, 20, 30 и 40мм.

Для работы пистолета РПН-5 требуется подать сжатый воздух на три точки:

Пневмопривод – до 0,57м³/мин, при давлении 0,40-0,63 МПа (4,0-6,3 кг/см²).
Выдув фибры – до 0,35м³/мин, при давлении 0,3-0,6 МПа (3-6 кг/см²).
Распыление и смешивание раствора с фиброй – до 1,0м³/мин, при давлении 0,2-0,3 МПа (2-3кг/см²).

Чтобы продлить срок эксплуатации пневмотурбины, её следует смазывать специальной смазкой. Как правило, СОЖ заливается в соответствующий лубрикатор, установленный в ящике управления станции. Сжатый воздух, вращающий пневмодвигатель (при нарезке стеклонити), пропускается через эту маслёнку, насыщается СОЖ и поступает на турбину, смазывая её детали.

Если распылитель подключается к растворонасосу без такого лубрикатора, то смазывать ежедневно, утром, перед началом смены, вручную.

Технологическая инструкция по применению распылителя РПН-5

О том, каким образом:

подобрать длину фибры для изготовления того или иного изделия;
настроить пистолет на нужную производительность по фибре;
скорректировать диаметр пятна факела и его насыщенность;
отрегулировать совместную работу пистолета и растворонасоса (сделать «мешочный» и «ведёрный» тесты);
разработать рецептуру смеси;
подобрать добавки для приготовления смеси с низким В/Ц;
приготовить смеси для технологии набрызга и премикса;
правильно нанести лицевой слой;
понять, за сколько проходов наносить каждый из основных слоёв и сколько их должно быть;
организовать сухое (ускоренное) отверждение изделий, не используя ТВО;
организовать хранение и приёмку изделий,

и о многом другом, — полезном и необходимом, можно прочитать в справочнике по СФБ:

Книга вышла в свет в 2023 году в издательстве МАИ. Это первый в России учебник (руководство) по проектированию и производству композитного материала из бетона с наполнителем из щелочестойкого стеклянного волокна.

В июне 2025 года напечатано уже 2-е издание, дополненное и исправленное.
