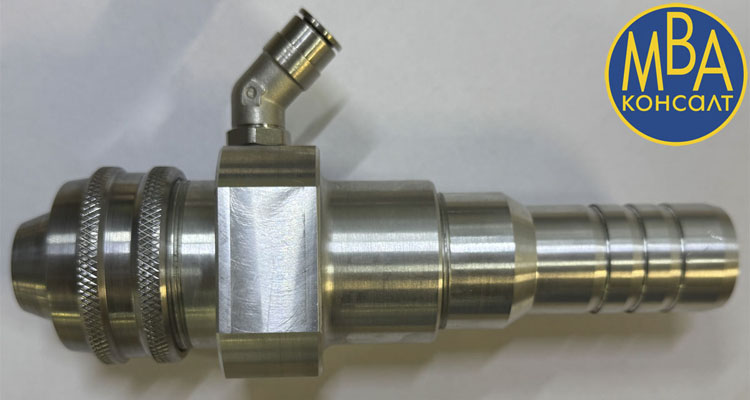

Пистолет набрызга премикса СФБ

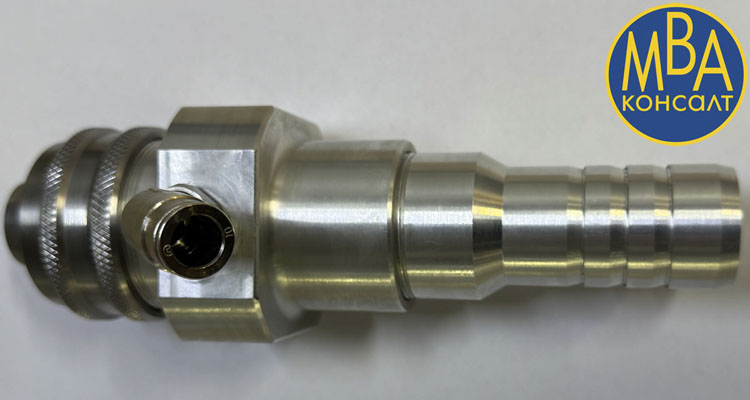

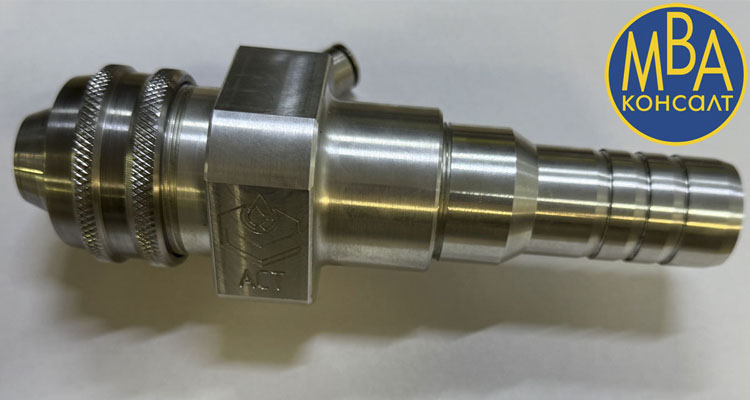

Перистальтический распылитель ФБ.16.11 разработан для набрызга раствора с распределённым стеклянным фиброволокном. Пистолет лёгкий и удобный в эксплуатации. Максимально простое обслуживание.

Конструкция пистолета позволяет равномерно и непрерывно распылять смесь премикс, сглаживая пульсацию перистальтического насоса. Для подачи смесей с армирующим и крупным (фракция больше 1мм) декоративным заполнителем (фибра, гранитная или мраморная  крошка, волокна и пр.) следует использовать перистальтические насосы.

За основу при проектировании ФБ.16.11 был взят английский МК-5А, вот, этот экземпляр:

Принцип работы пистолета для премикса заключается в том, что смесь с крупным заполнителем (или фиброй) поступает на вход распылителя по рукаву Ду32мм. В пистолете канал подачи раствора имеет диаметр 16мм. Это сделано для того, чтобы минимизировать пустоты в потоке раствора.

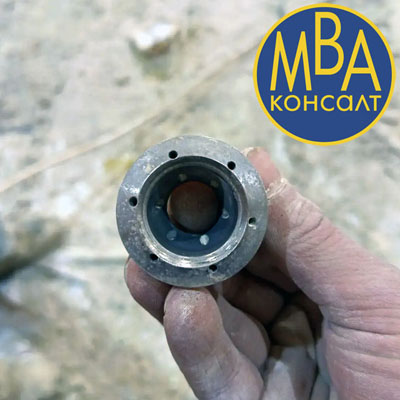

Канал Ду16мм достаточно широкий, поэтому через него беспрепятственно продвигается раствор с фиброй (или крупной крошкой) и попадает в форсунку. И уже, у самого выхода (то есть в конечной части сопла) смесь «подхватывается» воздушными струями из каналов в стенках форсунки. Такое конструкторское решение гарантирует, что пистолет не забивается.

Таким пистолетом, помимо набрызга премикса (с фиброй), удобно осуществлять укладку лицевого слоя с крупным заполнителем, чтобы получить фактурную красивую поверхность, имитирующую природный или необычный искусственный камень.

Для  нормальной  работы пистолета (чтобы не засорялся и хорошо распылял), следует использовать:

• фибру не длиннее, чем 15мм.
• заполнитель не крупнее, чем 6мм.

Расход и давление сжатого воздуха подбираются экспериментально, исходя из производительности по раствору, чтобы добиться качественного равномерно распыления.

В настоящее время у нас три распылителя типа ФБ.16, чтобы выполнить любую технологическую операцию по набрызгу при производстве стеклофибробетона:

• Фб.16.10.М. Основной пистолет для классического набрызга СФБ. Также этот распылитель применяется (при необходимости, если в цеху нет других [специальных] пистолетов) для набрызга лицевого слоя, если смесь та же, что и для основного слоя (до введения фибры).
• ФБ.16.11. Пистолет для набрызга премикса, если чопсы до 15мм, а их количество не превышает максимальный процент стеклонаполнения для СФБ, получаемого методом премикса. Этим же пистолетом удобно напылять «лицо», если смесь с заполнителем, фракция которого до 6мм.
• ФБ.16.13. Пистолет для набрызга лицевого слоя, если в смеси присутствует заполнитель, фракция которого не крупнее 2,5мм.
